Modelado sólido paramétrico
Nuestra experiencia en CAD y modelado paramétrico se
extiende a varias aplicaciones (Autodesk, Solidworks,
Alibre, Advance Steel). También se podrían incluir aquí
programas como Advance Steel, Plant3D, Plant4D o programas
más utilizados en construcción como DDS-CAD.
En la actualidad trabajamos con
Alibre. Alibre reune
sencillez con potencia de diseño. Es un programa de gran
productividad a un precio muy razonable. Tiene entorno
pieza, conjunto, plano, BOM y chapa. Fácil intercambio con
otros entornos e integración con CAM (Mecsoft, EZCAM o
SprutCAM), renderizado (Keyshot, Simlabsoft), Eleentos
Finitos (Femdesigner, DST),... Incluso dispone de un entorno
(Wizotools) para acceder a la API de Alibre con python. Esto
permite crear integraciones complejas con otros entornos.
Análisis Elementos Finitos
El análisis por elementos finitos puede ser nuestro punto
más fuerte y donde acumulamos más experiencia. Desde nuestra
experiencia con Algor (convertido en Autodesk Simulation
Mechanical y discontinuado el 21 de marzo de 2017), pasando
por Fesafe para análisis de durabilidad y fatiga (hoy en
Simulia), NEI Nastran, PRESYS, ... Nuestra capacidad abarca
a problemas estáticos, dinámicos, no lineales, combinación
de elementos, análisis de mecanismos complejos, sísmica,
mallado e integración con CAD. En la actualidad
representamos a

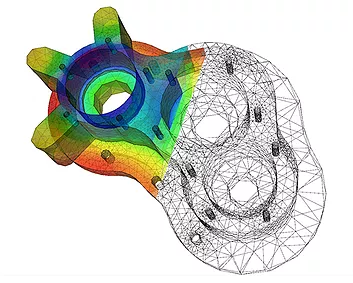

SimWise 4D, una herramienta muy integrada con Alibre y
con un precio muy asequible.
Electromagnetismo
La solución que proponemos para análisis electromagnético
por elementos finitos sería
QuickField. Además
permite integrar problemas de esfuerzos y transferencia
térmica. Contempla análisis estacionarios y transitorios, en
campo eléctrico y/o magnético.
Materiales
Desde enero de 2018 representamos en España a
TotalMateria, la
base de datos (y aplicaciones) más extensa disponible hoy
dia. Muy útil para encontrar equivalentes, ver alternativas
de material, averiguar propiedades complejas y tener la
seguridad de la fuente de información y su fiabilidad.

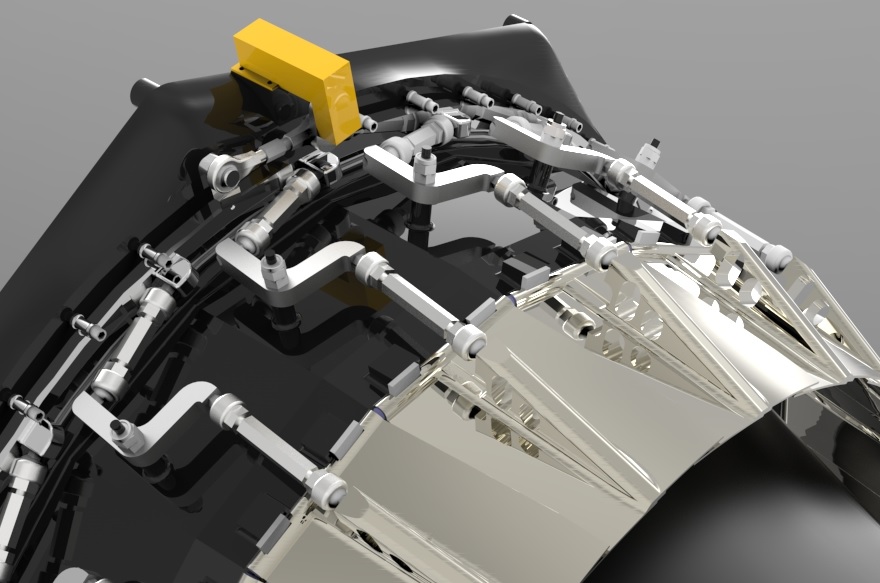

Renderizado
La solución que proponemos de renderizado es
Keyshot. Para un
ingeniero mecánico es fundamental un programa sencillo que
en poco tiempo de una apariencia realista a la presentación.
Keyshot está perfectamente integrado con Alibre y con muy
poco esfuerzo pueden conseguirse resultados espectaculares.
Tiene un entorno muy profesional con generación de
animaciones.

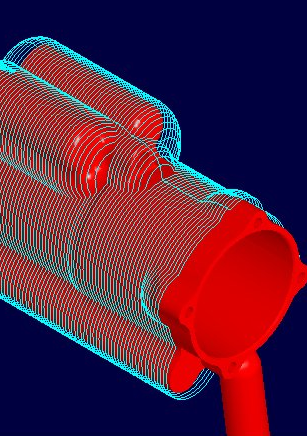

Mecanizado (CAM)
Aunque con alibre pueden integrarse fácilmente otros
entornos en nuestro caso integramos
Mecsoft. Además de las
herramientas de CAM es muy solvente en visualización y
recursos CAD. La gama de productos es amplia y abarca
plataformas como Rhino (excelente integración de superficies
con Alibre), solidworks u Onshape.
As built / medidas en campo
Uno de los problemas iniciales al arrancar un proyecto es
tener medidas fiables de algo existente que se quiere
rediseñar o mejorar. Desde hace años hemos explorado
diversas tecnologías y actualmente representamos el software
fotogramétrico
Photomodeler. Mediante este programa es posible medir
con increíble precisión objetos de distintos tamaños (desde
una espora hasta aviones o instalaciones). El hardware es
muy portátil y sencillo y el coste más que asumible.
Photomodeler lo integramos también en nuestra plataforma de
drones de ala fija WingCAM, y hemos fabricado utillaje para
aplicaciones específicas (targets, patrones). Es posible
también medir objetos en movimiento, deformaciones mínimas
en piezas, tomar medidas de forma remota utilizando un
móvil, o escanear superficies complejas imprimiendo una
textura. Esto le confiere una gran versatilidad.
Crash test / Análisis de impacto
En 2014 CAEsoft comenzó a representar a
DEPUSA, Detroit Engineering Products USA, empresa líder en análisis de impacto (crash test) en el sector de automoción.
Su experiencia abarca distintos
campos e industrias,
pero son mundialmente conocidos por sus herramientas de mallado y optimización
de modelos (software
MeshWorks).
Suministramos servicios de modelado en proyectos de diseño donde es
necesaria la integración de disciplinas y siempre que no suponga en cómputo
de horas más de 200 hh. Como ejemplo de este tipo de servicios tendríamos el
diseño de prototipo de aerogenerador GARBI de Eolincyl (hoy
Electriawind), o el desarrollo
del rover Scorpio de
WingCAM.
Podemos suministras consultoría y servicios en la aplicación de técnicas
fotogramétricas. Esto abarca desde medir un avión (como por ejemplo el
Zivko Edge 540 v2 de Team
Velarde), el medir terrenos con vuelos de drone, medir estructuras de
helioestatos o problemas de biomecánica.

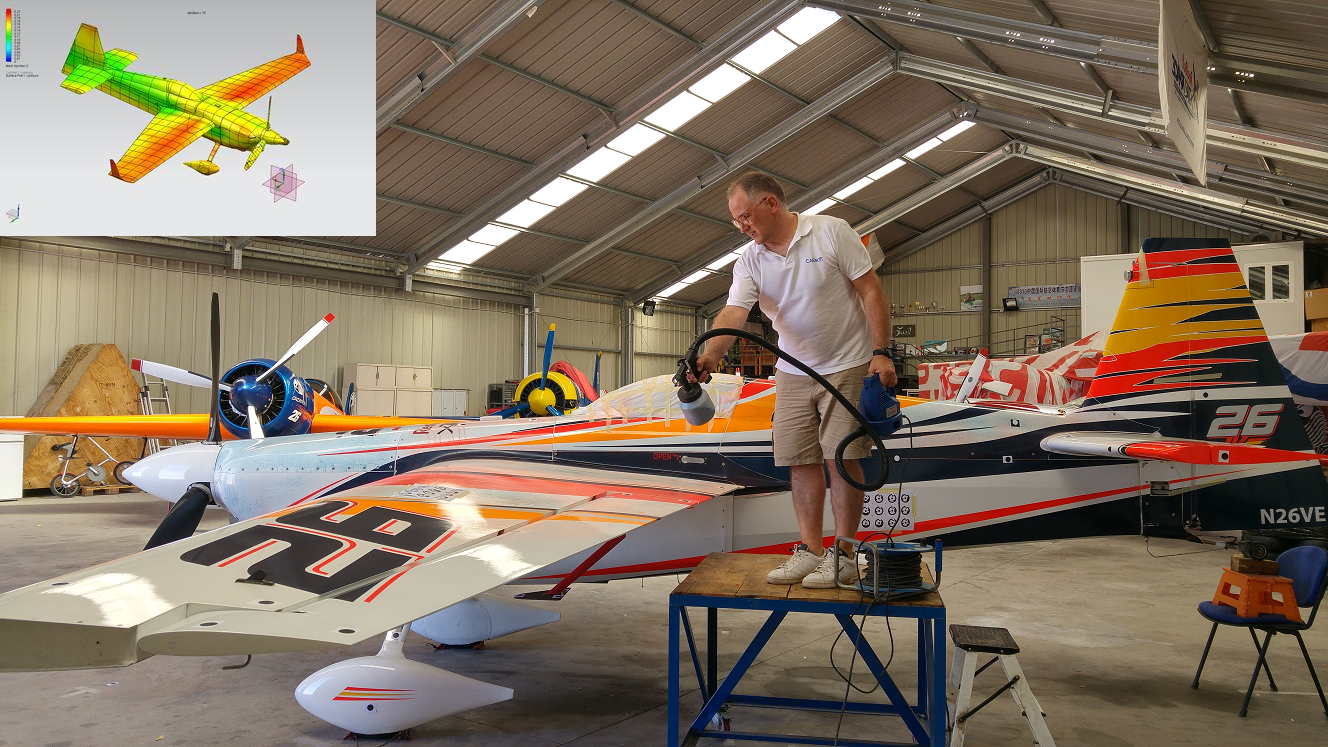

Para determinados análisis (como puede ser CFD) es necesario contar con las
superficies. En el verano de 2016 llevamos a cabo las medidas del avión de
Team Velarde como base de diseño para una mejora del wingtip. Una reseña de
este trabajo fué publicado por la revista Engineering Edge de Mentor
Graphics "
Aces high for Team Velarde"). Utilizamos una técnica fotogramétrica
pintando las superficies previamente con un spray.
En este campo tenemos amplia experiencia en todo tipo de estructuras, desde
maquinaría (aerogeneradores, trituradoras, cribas, tolvas), buques y
submarinos (
fragatas
F100,
Scorpene), recipientes (coquers -en la imagen de más abajo-, tanques de
polipropileno) o estructuras con comportamiento dinámico o no lineal
(cables). Nuestra especialodad serían modelos por combinación de elementos
sólidos, placa y viga.
En el campo del análisis dinámico hemos desarrollado modelos tanto en
dinámica lineal (modos propios, superposición modal, response spectrum) como
en el campo no lineal (análisis de simulación de eventos o dinámica no
lineal con movimientos y comportamiento no lineal geométrico o de material.

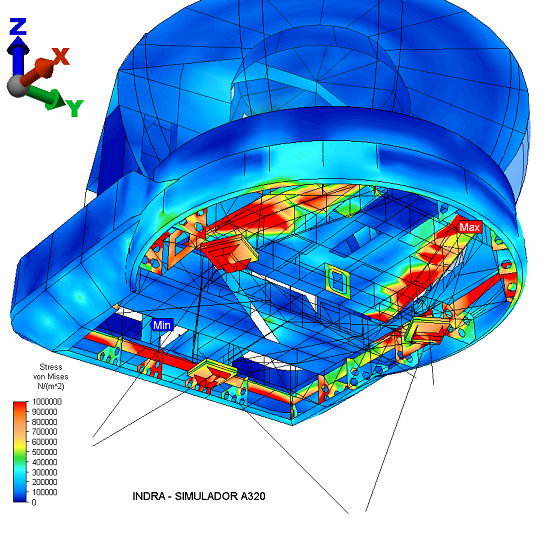

Entre otros trabajos quizá la referencia más notable sea el análisis de
movimientos y vibraciones para
INDRA de los simuladores de Airbus320 y
helicópteros LYNCH Y EUROCOPTER 175.

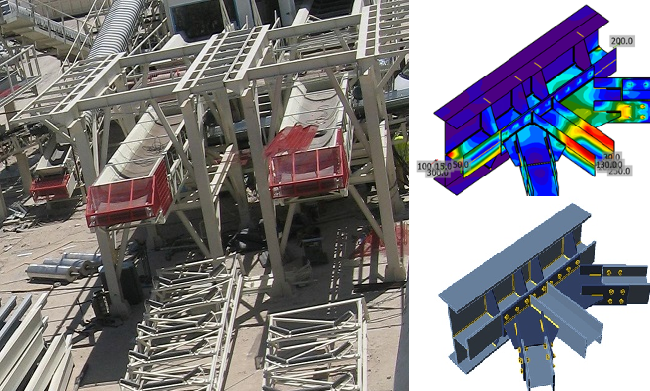

Disponemos de recursos para el análisis estructural (AxisVM, Advance Design)
tanto de madera, hormigón o acero. Y tenemos experienica en detailing
estructural de acero y análisis de conexiones. Tenemos disponibilidad de
talleres con producción CNC integrada con el detailing de forma que podemos
hacer la entrega llave en mano de instalaciones de tamaño limitado, como las
estructuras de tolvas y tromels de la planta de reciclaje RCD de
Salmedina
(Madrid).
En el campo de análisis térmico y combinado con tensiones hemos realizado
trabajos para la industria alimentaria, la industria de procesos mineros,
petroquímica o análisis de transmisión térmica de elementos de construcción.

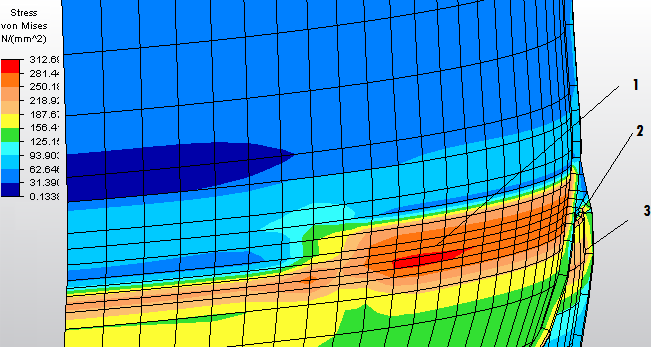

Como ejemplo podemos citar el análisis termomecánico no lineal de la virola
de los coker de la
refinería de Repsol Puertollano.
Análisis masivo de datos (Big
data) / preventivo
El análisis masivo de datos utilizando herramientas matemáticas (MATLAB)
lo utilizamos en el desarrollo de drones para el análisis de señales y la
implementación de un sistema predictivo, adelantándonos en lo posible a un
fallo. La misma técnica la usamos para control cronoestadístico (errores de
muestreo), análisis de señal en sistemas de control en tiempo real y para el
análisis de estaciones meteorológicas
GEONICA.Análisis de stress y soportación de tubería
Tenemos experiencia en análisis de soportes individuales como con análisis
de flexibilidad en tubería. Utilizamos el software
AutoPipe (Bentley). El análisis de flexibilidad permite detectar puntos
de concentración de tensiones o deformaciones excesivas debido a la presión
del fluido, la temperatura o el peso propio de la tubería. Un buen ejemplo
sería el proyecto de análisis para Auding
Intraesa de líneas de tubería de la
central
termosolar de Mojave.
Simulación orientada a objeto, SIL y HIL
La simulación 0D-1D o simulación orientada objeto persigue el análisis
matemático de sistemas complejos mediante el modelado funcional de cada una
de sus partes. Hemos trabajado con
SimulationX y con ECOSIMPRO.
Ejemplos de proyectos realizadas con estas plataformas serían el modelado de
ventilación en motores del
Airbus A400 M
Atlas o el modelado de los sistemas de soporte de vida (herramienta
ECLSS de Ecosimpro) para el VSSC
(Vikram Sarabhai Space Center, India)
